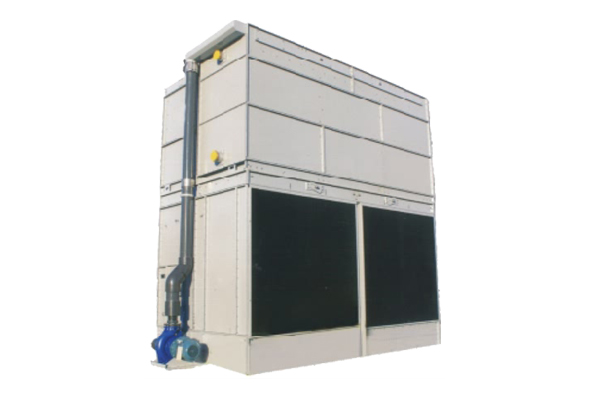

蒸发式冷凝器按优化的换热机理设计，并利用管外表的水膜蒸发，通过传质、传热使管内工质降温冷凝，同时设置冷却设备，与水冷式冷凝器相比平均流速提高15%～18%左右，整体性能提高25%。
机组参数
| 排热量范围 | 224kw~1525kw | 应用领域 | 化工、冷库 |
机组特点
1、换热效率高：高效的换热器采用独特的换热设计，空气与水在盘管内外侧逆流换热效率达到。
2、可靠的驱动系统：采用全封闭电动机，具有一定的超负荷运转能力，且使用寿命长。
3、高效的进风窗：采取三通道独特进风窗，可以有效减少大气中的尘埃进入水盘中。
4、维护简便：集水盘是倾斜式设计，便于清洗；并可将脏物轻易从水盘内排出。
选型方法指导
（1）确认使用条件：冷凝温度、湿球温度。
（2）计算系统排向冷凝器的总排热量。
（3）查下表，选择排热量校正系数。
（4）总排热量乘以校正系数即为使用工况下的冷凝负荷。
（5）选择其排热量大于或等于校正后的排热量数据。
举例
（1）使用条件：冷凝温度36℃，湿球温度26℃。
（2）氟制冷系统总排热量为940KW。（压缩机制冷量+压缩机轴功率=总排热量）
（3）查下表，排热量校正系数为1.24
（4）计算冷凝器的实际负荷：940KW×1.24=1166KW
（5）选SWL1285B型蒸发式冷凝器，其排热量>1166KW
R22和R134a排热量校正系数表
| 冷凝温度 | 空气进口湿球温度（℃） | |||||||||||||
| （℃） | 10 | 12 | 14 | 16 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 28 |
| 29 | 0.86 | 0.94 | 1.03 | 1.15 | 1.37 | 1.43 | 1.55 | 1.68 | 1.92 | 2.10 | 2.52 | 3.10 | ||
| 31 | 0.77 | 0.83 | 0.90 | 0.99 | 1.10 | 1.17 | 1.24 | 1.34 | 1.47 | 1.62 | 1.83 | 2.10 | 2.48 | |
| 33 | 0.69 | 0.73 | 0.79 | 0.86 | 0.94 | 1.00 | 1.02 | 1.10 | 1.20 | 1.28 | 1.40 | 1.56 | 1.75 | 2.38 |
| 35 | 0.62 | 0.66 | 0.70 | 0.76 | 0.83 | 0.86 | 0.90 | 0.93 | 1.00 | 1.07 | 1.18 | 1.25 | 1.38 | 1.68 |
| 37 | 0.57 | 0.60 | 0.63 | 0.67 | 0.72 | 0.76 | 0.78 | 0.82 | 0.85 | 0.90 | 0.96 | 1.02 | 1.10 | 1.30 |
| 39 | 0.55 | 0.57 | 0.59 | 0.62 | 0.65 | 0.68 | 0.70 | 0.72 | 0.75 | 0.79 | 0.84 | 0.88 | 0.95 | 1.10 |
| 41 | 0.48 | 0.49 | 0.52 | 0.54 | 0.57 | 0.59 | 0.61 | 0.63 | 0.66 | 0.68 | 0.71 | 0.75 | 0.78 | 0.90 |
| 43 | 0.44 | 0.46 | 0.48 | 0.50 | 0.52 | 0.54 | 0.55 | 0.57 | 0.59 | 0.61 | 0.63 | 0.66 | 0.68 | 0.75 |
| 45 | 0.41 | 0.42 | 0.44 | 0.46 | 0.48 | 0.49 | 0.50 | 0.52 | 0.53 | 0.55 | 0.56 | 0.58 | 0.61 | 0.66 |
